如何選擇合適容積的高低溫試驗箱

如何選擇合適容積的高低溫試驗箱

高低溫試驗箱箱壁附近氣流的溫度通常是與流場中心的溫度23℃不同,根據熱傳導的原則。高和低的溫度和較低的上限,也可能達到5℃。箱壁溫度和壁面溫度和流場的不同23℃(取決于胸壁結構和材料)測試溫度大氣環境,區別與外部世界越大,溫差較大,因此,遠離墻(100150毫米距離空間是不使用的空間。

為了確保測試產品周圍的氣氛可以滿足規定的環境測試條件測試規范,將測試產品(組件、組件、部件或整個機器)在高低溫試驗箱測試。高低溫試驗箱尺寸和測試產品之間的工作概要文件大小應該遵循以下規則:

1。通過測試產品的體積(WDH不得交叉測試用例2035%的有效工作空間熱產品的實驗建議選擇不大于10%

2。被測試產品的迎風面積和橫截面上的比例試驗箱工作室總面積不超過3550%

3所示。測試產品形象出現的距離測試室壁堅持至少100150毫米

高低溫試驗箱工作室容積應測試至少35倍的產品形象,總結上述三條規則。原因有以下幾點:

狹窄的通道將導致氣流速度的增加,測試產品放置盒后流動渠道。優質低溫試驗箱加速氣流之間的傳熱和被測試的產品。它不符合的環境條件,因?yàn)樵谙嚓P(guān)規范的有關規定環境溫度測試是測試在測試樣本環境空氣速度不應超過1.7m/為了防止測試樣品和周圍的氣氛不符合實際的導熱,當沒有負載測試的平均風速0.60.8m/不超過1m/滿足需求的空間和面積比、平均最大風速的流場風速可能增加(50100%(11.7米/滿足規范的要求。如果不加以控制的實驗測試的體積增加產品或迎風面積,實際測試時氣流速度將增加超過規定的最大風速測試規范,它將受到懷疑測試結果的有效性。

一旦放置測試產品后,高低溫試驗箱工作精度指標的室內環境參數的測試結果是空載狀態。均勻性的測試室的工作將影響室內環境參數,是測試產品占用空間較大,影響更加嚴重。測試數據表明,該測量流場在迎風和背風表面溫度可以達到38℃,嚴重時可以大到10℃以上。因此,上面列出需要滿足一些要求,為了保證環境參數的一致性測試產品。

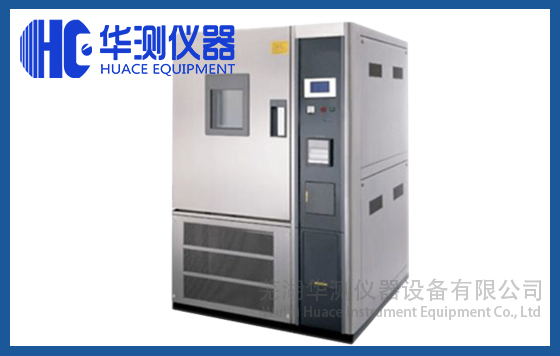

高低溫試驗箱

高低溫試驗箱對試驗時間的選擇

1、暴露持續時間的選擇

高低溫試驗箱對樣品暴露持續時間的選擇按有關規范規定，注意下列要點：

（1）樣品進入新的環境后，盡快開始暴露。

（2）當樣品和試驗設定中間值溫度差A(yù)T）在3K至5K，可編程高低溫試驗箱或到達試驗設定溫度時出現趨穩。趨穩期，是從暴露FF始一直到試驗規定的時間，其間高低溫試驗箱溫度波動應符合有關規范的要求。

（3）試驗持續時間t1，應長于樣品的穩定期ts。圖1示例這一過程。優質低溫試驗箱但不適于發熱樣品。

2、轉換時間選擇

由于樣品尺寸過大以致無法在3min內進行溫度轉換，而采用兩箱法進行試驗，試驗持續時間（f，）的確定轉換時間可能會變長，不會影響高低溫試驗箱試驗結果。

關于高低溫試驗箱的控制系統以及箱體結構分析

高低溫試驗箱是航空、汽車、家電、科研等領域必備的測試設備，用于測試和確定電工、電子及其他產品及材料進行高溫、低溫、交變濕熱度或恒定試驗的溫度環境變化后的參數及性能；、或恒定　

濕熱試驗的溫度環境變化后的參數及性能。適用于學校，工廠，軍工，研位，等單位。

箱體結構：高低溫試驗箱箱體采用數控機床加工成型，造型美觀大方，并采用無反作用把手，操作簡便。箱體內膽采用進口高級不銹鋼（SUS304）鏡面板，箱體外膽采用A3鋼板噴塑，增加了外觀質感和潔凈度。大型觀測視窗附照明燈保持箱內明亮，優質低溫試驗箱且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。配直徑50mm的測試孔，可供外接測試電源線或信號線使用。

控制系統：溫濕度顯示控制儀表采用（日本）觸摸屏操作簡單，無須按鍵輸入，精度：0.1℃(顯示范圍)，解析度：±0.1℃；具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定，控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示，具有100組程式、每組100段、每段可循環999步驟的容量，每段時間設定最大值為99小時59分，資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機，具有RS-232或RS-485通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機、數據等功能控制器具有熒屏自動屏保功能，在運轉或設定中，如發生錯誤時，會提供警示迅號。
