一、概述

漏電起痕試驗裝置是按標準 IEC60112、UL746A、

ASTMD3638、GB4207、GB4706 等要求設計制造的專用檢

測儀器，主要用于測定電工電子產品、家用電器的固體電氣 絕緣材料及其材料模擬在潮濕條件下在電場作用下表面暴 露于含雜質的水時的漏電起痕指數和耐漏電起痕指數。在電器產品受潮濕和雜質環境的影響下，不同極性帶電部 件之間或帶電部件與接地金屬之間可能會引起絕緣上的漏 電，產生的電弧對電器造成擊穿短路或由于放電使材料電蝕 損，甚至起燃導致火災。漏電起痕試驗就是模擬上述情況對 絕緣材料進行的一種破壞性試驗，用以測量和評定在規定電 壓下，絕緣體在電場和含雜質水的作用時的相對耐漏電起痕性。

漏電起痕試驗國家標準規定了固體絕緣材料在潮濕條件下的相比漏電起痕指數和耐漏電起痕指數的測定方法。當電壓施加到放在試樣表面的電極間,電解液以規定的時間間隔滴到兩電極間時,能導致漏電痕跡的形成。引起材料破壞所必須的液滴數隨電壓的降低而增加,當?shù)陀谀骋浑妷簳r,不形成漏電痕跡。依據此標準,可測量固體絕緣材料在電場和含雜質的水作用時的相對耐漏電起痕性。

漏電起痕試驗儀又被稱為燃燒試驗機，耐漏電起痕指數被作為一個判定標準和方法,用于材料和成品構件的質量控制。相比漏電起痕指數主要用于對材料性能的基本描述和比較。這一燃燒試驗可以將抗漏電性相對較差的材料和那些具有中等或較好的抗漏電性的材料區別開來。

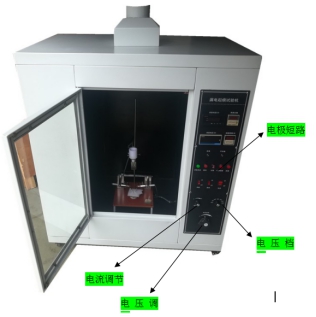

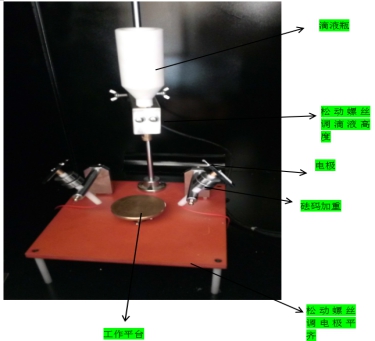

二、示意圖

三、技術規格

1、主要技術參數：

a：空氣環境：0~40°C； b：相對濕度：≤80%；

c：無明顯振動及腐蝕性氣體的場所；

2、工作電壓：AC220V±2%，50HZ±1%，1KVA；

3、試驗電壓：100~600V(可訂制 1000V)連續可調數顯，電壓表顯示值最大誤差：1.5%，顯示值為:r.m.s；

4、延時電路：試驗回路在(0.5±10%)A(r.m.s)或更大電流時延時（2±10%）S 后動作；

5、電極：a:4 ㎜×2 ㎜矩形鉑金電極a:電極符合 IEC60112 圖 B.1 的尺寸要求：（4±0.1）㎜×(2±0.1)㎜×(≥12)㎜,其中一端鑿尖角度為(30±2)°(即試驗端呈 30°±2°斜角),鑿尖平面寬度為 0.01 ㎜~0.1 ㎜;

1、電極間所成角度為 60°±5°,間距為(4±0.1 ㎜);

1、對樣品壓力為:1.00N±0.05N；

6、滴液系統：a: （30±5）秒（開啟滴液時間 30S+開啟滴液持續時間 2S）

自動計數、數顯（可預置），50 滴時間：（24.5±2）min;

b: 滴液針嘴到樣品表面高度:35 ㎜±5 ㎜(附一個量規作測量參考);

c: 滴液計量:50 滴:1 毫升~2 毫升（附計量杯一個）

7、短路電流：兩電極短路時的電流可調至(1±0.1)A,數顯±1%,電流表顯示值為真有效值(r.m.s);短路電流在1.0±0.1A時，電壓下降應不超過10%

8、儀器外形尺寸（寬*高*深）：1000*1150*650 ㎜（0.5 立方）

9、配氯化氨一瓶（500 克）。

四、使用方法

1、試驗方法簡介

漏電起痕試驗分為耐漏電起痕試驗和相比漏電起痕試驗,分別確定了固體絕緣材料的耐漏電起痕指數和相比漏電起痕指數。

試驗時,將截面為2mm×4mm的兩個鉑電極對稱地安放在試驗樣品表面,夾角60°,兩電極正面相對,且距離4mm。每個電極對試樣表面的作用力為(1.00±0.05)No電解液從30mm～40m的高度滴落在電極間的試樣表面上,液滴大小為20+3mm3。電解液以(30±5)秒的時間間隔滴落,直到試樣發生破壞或者滴完50滴為止。當在試樣表面兩電極間的通路流過0.5A或更大的電流,過電流繼電器延時2秒動作時,或過電流繼電器雖未動作,但試樣燃燒了,均認為已破壞。

在耐漏電起痕試驗中`在某個規定的電壓下進行試驗時,一個試驗點必須經受住50滴溶液的作用。當5個試驗點均承受住了50滴溶液而不發生破壞,則耐漏電起痕試驗的結果為該電壓值通過,以PTI表示耐漏電起痕指數,如PTI175。

在相比漏電起痕指數試驗中,當在某個電壓值下經受50滴電解液的結果通過或不通過后,在更高或更低的電壓下進行進一步的試驗,直到找到材料能耐受的最高電壓值。然后將這個最高電壓降低25V,在另外5個點上進行試驗,直到100滴溶液也沒有發生破壞,則這個電壓值就是相比漏電起痕指數,表示為CTI,如CT125O。有的材料可能滿足不了后一個規定,對于這些材料要確定試樣在5個試驗點上都能經受住100滴溶液的最高電壓值,并將這個電壓值附在CTI中表示出來,例如CT1425(375)。

國標GB4207-84與國際電工委員會(IEC)標準112第三版等效。這些標準的措詞暗示了50滴溶液耐電壓試驗必須在100滴溶液耐電壓確定前進行。目前最新的確定固體絕緣材料的耐漏電起痕指數和相比漏電起痕指數的方法的國際標準EIC6011:22003已經認識到,首先確定100滴承受的最高電壓值可以降低測試成本,因此該標準推薦這個步驟。

IEC60112:2003還規定,試驗時要在第50滴(第100滴)溶液落下后至少25秒已經過去而沒有發生過電流裝置動作或持續火焰發生,則試驗有效,并且樣品通過試驗。

2.漏電起痕電解液的調定

電解液用于模擬固體絕緣材料表面上的導電沉積雜質。從漏電起痕試驗的目的和方法可知,電解液的調定對于漏電起痕試驗是一個關鍵性的因素，漏電起痕試驗的電解液為（氯化銨）NH4CI，溶液的配置是在100ml的蒸餾水或去離子水中加入(0.100±0.002)克的NH4CI固體,純度不小于99.8%。

3、調好所需的滴液次數跟滴液時間，打開電源，打開照明，再放電解液的瓶子里倒點清水，拿計量杯在滴嘴下面接好，按住排液，排清清水為止，把產品放到測試臺，調好電極距離跟滴液高度，滴液嘴對準兩個電極中間，把氯化銨配好倒進滴嘴上面裝電解液的瓶子里，把門關好，把電壓檔位打到需要的電壓檔位，按啟動鍵，按電極短路把電壓跟電流調到需要的電壓跟電流調到1A，放開電極短路，實驗開始，中間出現過流跟不合格時候會報警，證明產品測試不合格，滴液次數到自動停。

4、做完測試后把風機開啟，抽風。最后檢測產品情況，清理衛生、清理電極、保養，把電壓調節跟電流調節打回原處歸零，然后關機。

五、注意事項

1、將設備平放地上

2、保持設備干燥、清潔

3、在機械運動處加潤滑油

4、試驗停止后應拔下電源

六、維護與保修

1、本儀器屬精密試驗設備，使用商應專人維護，勿隨意拆卸以免造成人為損壞。

2、本機在正常使用情況下，本公司保修一年終生維護。

本設備如有不足，請您提出寶貴意見。
